LSW3600 系列以太網交換機
品牌：迪普
類型：
概述：DPtech LSW3600 系列以太網交換機是迪普科技推出的下一代高性能以太網接入交換機產品。
- 產品詳情
1.產品概述
DPtech LSW3600 系列以太網交換機是迪普科技推出的下一代高性能以太網接入交換機產品。該系列產品采用迪普科技領先 的高性能硬件構架和統一的 ConPlat 操作系統，具備高密度以太網接口和多種接入安全管理特性，支持 PoE+以太網供電和 FRRP 快速環網恢復協議等高可靠技術，并全面支持 IPv6，充分滿足園區匯聚、接入和千兆到桌面等多種應用場景需求。此 外，環境監控和 0-70℃寬工作溫度等環境增強設計，可幫助用戶節約維護成本，簡化網絡管理，使網絡應用率先進入綠色低 碳時代。
2.產品特點
靈活的千兆接入
* LSW3600 系列提供靈活的 24/48 個百兆或者千兆接入，支持非復用的 SFP 接口，并可通過擴展槽擴展最大 4 個萬兆上 行端口，在實現高密百兆、千兆接入的同時支持 10GE 端口的擴展能力，保護用戶投資。
多業務支持能力
* LSW3600 系列支持 IGMP、IGMP Snooping、GMRP 等組播協議，充分滿足 IP 高清視頻監控和其他組播業務的需求。
* LSW3600 系列支持 FRRP 快速環網恢復協議和 FLRP 快速鏈路恢復協議，在視頻會議、IP 高清視頻監控等丟包敏感的 應用環境下，可實現小于 20 毫秒的高性能網絡故障自愈。網絡上承載多業務、大流量時也不影響收斂時間，保證業務的正 常開展。
* LSW3600 系列支持 PoE(Power over Ethernet)技術，通過以太網對連接的設備(如 IP 高清攝像頭, 無線 AP 等) 進行遠程供電，避免在使用現場為設備部署單獨的電源系統，能夠極大地減少部署終端設備的布線和管理成本。
VSM 虛擬交換矩陣技術
* 統一管理
通過 VSM 技術用戶可以使用任何一臺設備的任何一個端口登錄邏輯設備，達到統一管理虛擬交換矩陣內所有成員設備 的效果，而不用物理連接到每臺成員設備上分別進行配置和管理。
* 簡化業務
VSM 完美兼容各種二層和三層網絡協議。三層組網中，VSM 技術可將多臺三層交換機虛擬為一臺邏輯設備，并統一進 行路由計算。跨設備鏈路聚合技術實現不同設備上的物理端口間的聚合，并支持負載分擔，可替代傳統的生成樹協議， 提高帶寬利用率，并縮短網絡故障時的收斂時間。
* 彈性擴展
新增的設備加入或離開 VSM 組時可以實現“熱插拔”，不影響其他設備的正常運行，實現網絡的按需彈性擴展。
增強的環境適應性
* 為滿足不同環境下的部署要求，LSW3600 系列采用環境增強型設計，包括寬工作溫度、寬壓、防雷擊等特性，解決設 備在樓道設備間等電氣環境復雜和無空調部署環境下的高可靠運行。
* LSW3600 系列采用低功耗硬件，配合風道和元器件布局等散熱設計方案，嚴格控制設備整體能耗水平。同時，LSW3600 系列可實現設備運行狀態及運行環境監控，可根據環境溫度、時間段等運行條件調整風扇、端口、PoE 供電等狀態，降低 能耗;支持環境告警、電源及風扇告警、端口和 CPU 狀態等多項狀態和告警輸出。
完備的安全控制策略
* LSW3600 系列支持 TAC(終端接入控制)功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接 入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監 控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對安全威脅的 整體防御能力。
* LSW3600 系列支持 MAC 地址認證、802.1x 認證、Portal 認證，內置認證服務器，支持 256-512 個用戶的本地接入 認證。支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定，同時實現用戶策略的動態下發。配合 迪普科技的 UMC 集中網管平臺，可實現對在線用戶的實時管理。
* LSW3600 系列提供增強的 ACL 功能，支持超大容量的入端口和出端口 ACL，并且支持基于 VLAN 的 ACL 下發，在簡 化用戶配置過程的同時，避免了 ACL 資源的浪費。
豐富的 QoS 策略
* LSW3600 系列支持端口流量識別，支持基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 端 口號、協議類型、VLAN 等多種方式的流分類。支持基于硬件的優先級隊列，提供 SP、WRR、SP+WRR 等多種隊列調度 算法。支持擁塞管理和端口速率限制。
出色的管理功能
* LSW3600 系列支持出、入兩個方向的端口鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端 口，以進行網絡檢測和故障排除。
* LSW3600 系列支持 SNMPv1/v2/v3 標準網管協議，提供 CLI 命令行和 Web 管理界面，并可通過迪普科技 UMC 統一 管理中心，實現整網設備的集中管理。

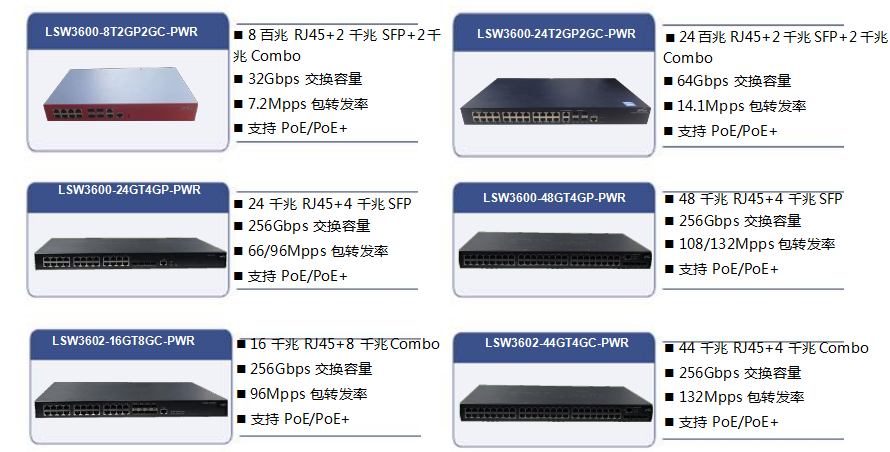

3.產品系列
4.功能價值
產品名稱 |
LSW3602-16GT8GC-PWR |
LSW3602-44GT4GC-PWR |
業務接口 |
16 千兆 RJ45+8 千兆 Combo |
44 千兆 RJ45+4 千兆 Combo |
交換容量 |
256Gbps |
256Gbps |
包轉發率 |
96Mpps |
132Mpps |
擴展插槽 | 提供 2 個擴展插槽，支持 2 端口萬兆光接口模塊（SFP+）、1 端口萬兆光接口模塊（SFP+）、2 端口千兆光接口模塊（SFP）、2 端口萬兆 CX4 堆疊模塊 | |
外形尺寸（寬* 深*高）（單位：mm） |
440*383*44 |
440*420*44 |
重量 |
7.1kg |
7.5kg |
輸入電壓 | AC：100~240V，50/60Hz DC：-44~-60V(RPS 專用) | |
功耗（不含 PoE 功率) |
53W |
74W |
PoE 對外供電 功率 |
AC 輸入 370W; DC 輸入 740W | |
工作環境 |
0℃～70℃，6KV 端口防雷 | |
MAC | 支持靜態、動態、黑洞 MAC 表項 支持源 MAC 地址過濾 | |
VLAN | 支持 4K 802.1Q VLAN 支持基于 MAC/ IP 子網/認證策略/端口的 VLAN 支持 GVRP 支持 QinQ | |
端口特性 |
支持端口聚合、端口鏡像、RSPAN、端口隔離、端口流量識別 | |
生成樹 |
支持 STP、RSTP、MSTP | |
DHCP | 支持 DHCP Client、DHCP Server、DHCP Snooping 支持 DHCP Relay | |
堆疊 |
支持最大 32 臺設備混合堆疊 | |
IP 路由 | 支持靜態路由、RIPv1/2、OSPF、BGP 支持 RIPng 、OSPFv3、BGP4+ for IPv6 | |
支持 VRRP、VRRPv3 支持策略路由 | |
組播 | 支持 IGMP Snooping、IGMP Proxy、GMRP 支持 PIM-SM/PIM-SSM/PIM-DM |
ACL |
支持基于 VLAN、MAC 地址、IP 地址、TCP/UDP 端口號等 ACL |
QoS | 支持每端口 8 個優先級隊列 支持 802.1p/DSCP/TOS 流量分類 支持端口限速和流限速 支持 SP、WRR、SP+WRR 隊列調度 |
安全特性 | 支持 MAC 認證、802.1x 認證、Portal 認證等，并支持本地和集中認證 支持動態 ARP 檢測、ARP 一鍵綁定、授權 ARP、ARP 源抑制、ARP 源地址檢查 支持端口隔離、端口安全 支持廣播風暴抑制 支持 SSH2.0 |
管理維護 | 支持實時溫度檢測和告警 支持 SNMP、CLI、Web 網管和 UMC 統一管理中心 支持系統日志、操作日志、調試信息等本地和遠程輸出 |
產品名稱 | LSW3600-8T2GP2GC -PWR | LSW3600-24T2GP2GC -PWR | LSW3600-24GT4GP -PWR | LSW3600-48GT4GP -PWR |
業務接口 | 8 百兆 RJ45 +2 千兆光口+2 千兆 Combo | 24 百兆 RJ45 +2 千兆光口+2 千兆 Combo |
24 千兆 RJ45+4 千兆 SFP |
48 千兆 RJ45+4 千兆 SFP |
交換容量 |
32Gbps |
64Gbps |
256Gbps |
256Gbps |
包轉發率 |
7.2Mpps |
14.1Mpps |
66/96Mpps |
108/132Mpps |
外形尺寸（寬* 深*高）（單位：mm） |
320*182*44 |
440*340*44 |
440*383*44 |
440*383*44 |
重量 |
2.3kg |
4.6kg |
7 kg |
7.5 kg |
輸入電壓 |
AC：100~240V，50/60Hz | |||
冗余電源 |
支持 RPS 冗余電源（LSW3600-8T2GP2GC-PWR 不支持） | |||
功耗（不含 PoE 功率) |
12W |
16W |
20W |
30W |
PoE 對外供電 |
AC 輸入 125W | AC 輸入 330W; DC 輸入 780W | AC 輸入 370W; DC 輸入 740W | AC 輸入 370W; DC 輸入 740W |
功率 | ||||
工作環境 |
-10℃~55℃，6KV 端口防雷 | |||
MAC | 支持 16K MAC 地址表項 支持靜態、動態、黑洞 MAC 表項 支持源 MAC 地址過濾 | |||
VLAN | 支持 4K 802.1Q VLAN 支持基于 MAC/ IP 子網/認證策略/端口的 VLAN 支持 GVRP 支持 QinQ | |||
端口特性 |
支持端口聚合、端口鏡像、RSPAN、端口隔離、端口流量識別 | |||
生成樹 |
支持 STP、RSTP、MSTP | |||
DHCP |
支持 DHCP Client、DHCP Server、DHCP Snooping | |||
堆疊 |
支持最大 32 臺設備混合堆疊 | |||
IP 路由 |
支持靜態路由、RIPv1/2 |
支持靜態路由、RIPv1/2、OSPF、BGP | ||
組播 |
支持 IGMP Snooping |
支持 IGMP Snooping、IGMP Proxy、GMRP | ||
ACL |
支持基于 VLAN、MAC 地址、IP 地址、TCP/UDP 端口號等 ACL | |||
QoS | 支持每端口 8 個優先級隊列 支持 802.1p/DSCP/TOS 流量分類 支持端口限速和流限速 支持 SP、WRR、SP+WRR 隊列調度 | |||
安全特性 | 支持 MAC 認證、802.1x 認證、Portal 認證等，并支持本地和集中認證 支持動態 ARP 檢測、ARP 一鍵綁定、授權 ARP、ARP 源抑制、ARP 源地址檢查 支持端口隔離、端口安全 支持廣播風暴抑制 支持 SSH2.0 | |||
管理維護 | 支持實時溫度檢測和告警 支持 SNMP、CLI、Web 網管和 UMC 統一管理中心 支持系統日志、操作日志、調試信息等本地和遠程輸出 | |||
產品名稱 |
LSW3600-8T2GP2GC |
LSW3600-24T2GC |
LSW3600-48T4GP |
LSW3600-24GT4GP |
LSW3600-48GT4GP |
業務接口 | 8 百兆 RJ45+2 千兆 SFP+2 千兆 Combo | 24 百兆 RJ45+2 千兆 Combo | 48 百兆 RJ45+4 千兆 SFP | 24 千兆 RJ45+4 千兆 SFP | 48 千兆 RJ45+4 千兆 SFP |
交換容量 |
32Gbps |
64Gbps |
64Gbps |
256Gbps |
256Gbps |
包轉發率 |
7.2Mpps |
14.1Mpps |
17.7Mpps |
66/96Mpps |
108/132Mpps |
外形尺寸（寬* 深*高）（單位：mm） |
320*182*44 |
440*240*44 |
440*260*44 |
440*240*44 |
440*290*44 |
重量 |
2.3kg |
4kg |
3.6kg |
4kg |
4.1kg |
電源 |
AC：100~240V，50/60Hz | ||||
功耗 |
9.7W |
10W |
17W |
22W |
34W |
工作環境 | -10℃~55℃，6KV 端口防 雷 |
0℃～70℃，6KV 端口防雷 | |||
風扇 |
無風扇 | ||||
MAC | 支持 16K MAC 地址表項 支持靜態、動態、黑洞 MAC 表項 支持源 MAC 地址過濾 | ||||
VLAN | 支持 4K VLAN 支持基于 MAC/ IP 子網/認證策略/端口的 VLAN 支持 Voice VLAN（僅 LSW3600-24GT4GP 和 LSW3600-48GT4GP 支持） 支持 QinQ | ||||
端口特性 |
支持端口聚合、端口鏡像、RSPAN、端口隔離、端口流量識別 | ||||
生成樹 |
支持 STP、RSTP、MSTP | ||||
DHCP |
支持 DHCP Client、DHCP Server、DHCP Snooping | 支持 DHCP Client、DHCP Server、DHCP Snooping、DHCP Relay | |||
堆疊 |
支持最大 32 臺設備混合堆疊 | ||||
IP 路由 |
支持靜態路由、RIPv1/v2 |
支持靜態路由、RIPv1/v2、OSPF、BGP | |||
組播 |
支持 IGMP Snooping | 支持 IGMP Snooping、IGMP Proxy、GMRP 支持 PIM-SM/PIM-SSM/PIM-DM | |||
ACL |
支持基于 VLAN、MAC 地址、IP 地址、TCP/UDP 端口號等 ACL | ||||
QoS | 支持每端口 8 個優先級隊列 支持 802.1p/DSCP/TOS 流量分類 支持端口限速和流限速 支持 SP、WRR、SP+WRR 隊列調度 | ||||
安全特性 | 支持 MAC 認證、802.1x 認證、Portal 認證等，并支持本地和集中認證 支持動態 ARP 檢測、ARP 一鍵綁定、授權 ARP、ARP 源抑制、ARP 源地址檢查 支持端口隔離、端口安全 支持廣播風暴抑制 支持 SSH2.0 |
管理維護 | 支持實時溫度檢測和告警 支持 SNMP、CLI、Web 網管和 UMC 統一管理中心 支持系統日志、操作日志、調試信息等本地和遠程輸出 |
